Espa?o PRODUCT CENTER
-

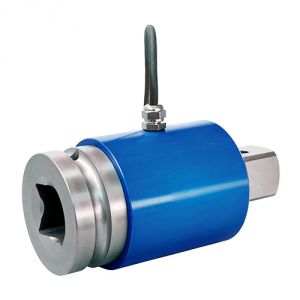

QLS-0103凹凸式靜態扭矩傳感器 概述 此型主要用于非旋轉的扭力檢出，計測較適用。范圍由1N.m到5000N.m可供選擇，精度高、安全性佳。廣泛使用于氣動起子、電動起子和汽車零件、機械手臂，機器人等的扭力試驗。 技術參數 ● 額定扭矩：1N.m-5000N.m ● 高抗扭剛度 ● 精度等級為0.1%級 ● 可靠耐用 ● 標注的正轉向和負轉向 ● 易于裝配和處理 ● 非常短的軸向長度 ● 滿足特殊版本設計的要求 產品尺寸表 型號 規格 容量 A B C ?D ?E F ?G ?H 重量 QLS-0103·0.2N 0.2N·m 0.020kgf·m 55 5 45 20 48 38 26 2×4·4.5 0.32 QLS-0103·0.5N 0.5N·m 0.050kgf·m 55 5 45 20 48 38 26 2×4·4.5 0.32 QLS-0103... -

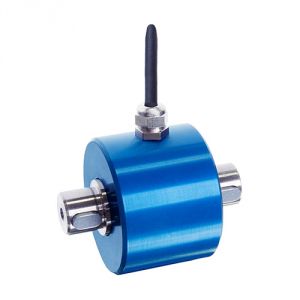

QLS-0102 鍵銷式靜態扭矩傳感器 概述 此型主要用于非旋轉的扭力檢出，計測較適用。范圍由1N.m到100N.m可供選擇，精度高、安全性佳。廣泛使用于氣動起子、電動起子和汽車零件、機械手臂，機器人等的扭力試驗。 技術參數 ● 額定扭矩：1N.m-100N.m ● 有兩個軸端鍵 ● 很短的軸向長度 ● 高扭轉剛度 ● 更好的可靠性和耐用性 ● 易于裝配和處理 ● 滿足特殊版本設計的要求 產品尺寸表 型號 規格 容量 A B C ?D ?E F ?G ?H 重量 QLS-0102·1N 1N·m 0.102kgf·m 55 10 35 40 80 66 48 2×4·6.5 1.2 QLS-0102·2N 2N·m 0.204kgf·m 55 10 35 40 80 66 48 2×4·6.5 1.2 QLS-0102·5N 5N... -

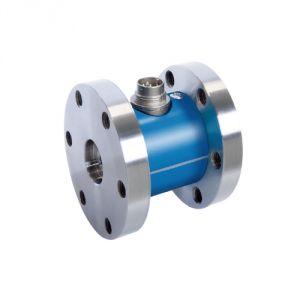

QLS-0101法蘭式靜態扭矩傳感器 概述 此型主要用于非旋轉的扭力檢出，計測較適用。范圍由0.2N.m到5000N.m可供選擇，精度高、安全性佳。廣泛使用于氣動起子、電動起子和汽車零件、機械手臂，機器人等的扭力試驗。 技術參數 ● 容量：0.2N.m-5000N.m ● 輸出電壓：1mV/V±1%（0.2N.m為0.7 mV/V） ● 非直線性：0.3%R.O.(0.2N.m為0.5%R.O) ● 遲滯性：0.3%R.O. (0.2N.m為0.5%R.O) ● 重復性：0.2%R.O ● 輸入/出阻抗：350Ω±1% ● 絕緣阻抗：2000MΩ以上 ● 溫度對零點之影響：±0.01%R.O./ ℃ ● 溫度對輸出之影響：±0.01%/℃ ● 容許過負荷：120%R.C 產品尺寸表 型號 model 規格 specifications 容量 capacity A B C ΦD ΦE F ΦG ΦH 重量 QLS-0100·0.2N 0.2N·m 0.020kgf·m 55 5 ... -

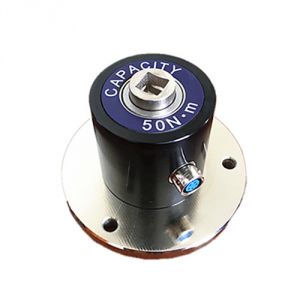

QLS-0100凹口靜態扭矩傳感器 概述 有凸緣和內方形插座；從0.2N?m～5000N?m額定扭矩；可選值的精度為滿量程0.1%?v；非常短的軸向長度；高抗扭剛度；可靠耐用；簡單的處理和組裝。 技術參數 ● 容量：0.2N.m-5000N.m ● 輸出電壓：1mV/V±1%（0.2N.m為0.7 mV/V） ● 非直線性：0.3%R.O.(0.2N.m為0.5%R.O) ● 遲滯性：0.3%R.O. (0.2N.m為0.5%R.O) ● 重復性：0.2%R.O ● 輸入/出阻抗：350Ω±1% ● 絕緣阻抗：2000MΩ以上 ● 溫度對零點之影響：±0.01%R.O./ ℃ ● 溫度對輸出之影響：±0.01%/℃ ● 容許過負荷：120%R.C 產品尺寸表 型號 model 規格 specifications 容量 capacity A B C ΦD ΦE F ΦG ΦH 重量 QLS-0100·0.2N 0.2N·m 0.020kgf·m 55 ... -
QLM-0101動態測試傳感器 特點和用途 ● 電阻應變?yōu)槊舾性图呻娐窐?gòu)成的一體產品； ● 精度高，性能穩定可靠； ● 沒有集流環等磨損件，可高速長時間運轉，輸出正反轉扭矩信號； ● 兩端均為轉鍵連接； ● 最高轉速不超過4000轉/分鐘； 尺寸及量程 配線圖 技術參數 ● 量程范圍：0.1、,0.2、0.3、1,2、5、10、50、100、 200、500N.m ● 輸出靈敏度：1.0-1.5mV/V ● 零點輸出：±1%F.S. ● 蠕變（30min）:0.1%F.S. ● 環境溫度：-20℃--60℃ ● 安全載荷：120%F.S. ● 電纜線尺寸：3m ● 防護等級：P66 ... -

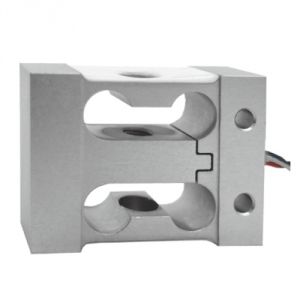

MF-4819拉力雙向結構力傳感器 特點和用途 鋁合金或合金鋼材料，采用金屬箔式應變片技術，帶過載保護。 主要用于推拉力計，料斗秤，工業測量系統。 受力方式 接線圖 尺寸及量程 量程：1,2.5,5,10,25,50,100,200,250，500,1000N 鋁合金Aluminum alloy 2000,2500,5000N 合金鋼 Alloy steel 技術參數
